Cama HL6

Découvrez notre gamme de plateformes monte escalier.
L’avantage de ce type de plateforme est de ne nécessiter aucun travaux. Des solutions pour de fixer sur un mur existant ou sur des poteaux dédiés que nous fournissons.
Cette HL6 ou EA6 de CAMA, fabricant danois permet de monter sur les escaliers tournants.
Destinée à l’intérieur ou extérieur, plusieurs dimensions sont disponibles.


Demander un devis Caractéristiques techniques

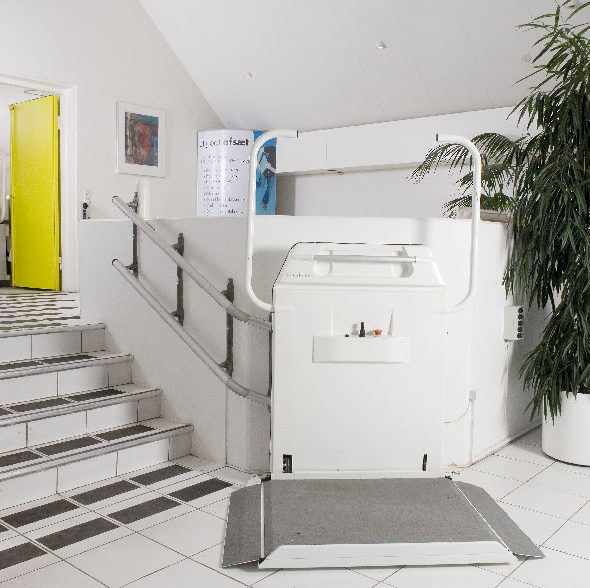

Plate-forme monte-escalier Cama Handilift 6 – HL6 ou EA6 pour les escaliers avec virage(s)

Permettre à une personne en fauteuil roulant de gravir un escalier avec plusieurs volées de marches droites ou avec courbes, c’est autorisé !

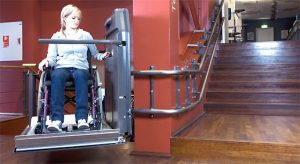

cama-hl6-3

Comme nos plates-formes destinées aux personnes mobilité réduite pour escaliers droits, la fabrication de cette machine dédiée à l’accessibilité des personnes est réalisée sur mesure.

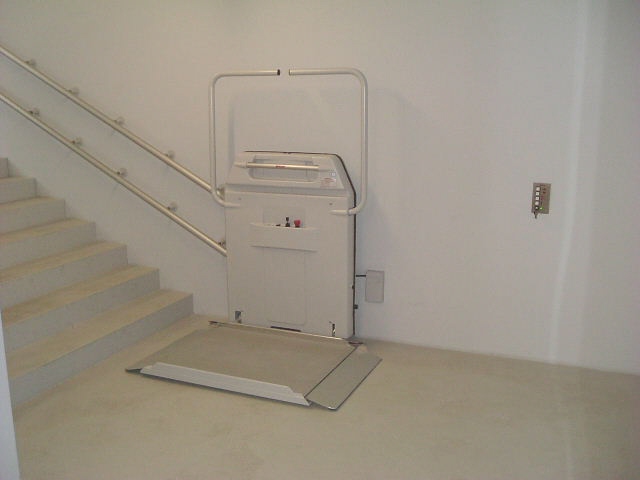

Les projets sont exécutés en bureau d’étude par le constructeur. L’installation se fait aussi bien en lieu public comme chez le particulier, à l’intérieur d’un bâtiment ou à l’extérieur. Cette plate-forme fonctionne sur batteries. Elle se replie et ne prend que peu d’espace lorsqu’elle est en attente d’un utilisateur.

Cet équipement demande malgré tout un escalier relativement large, 1250mm minimum pour un plateau de 800x1000mm.

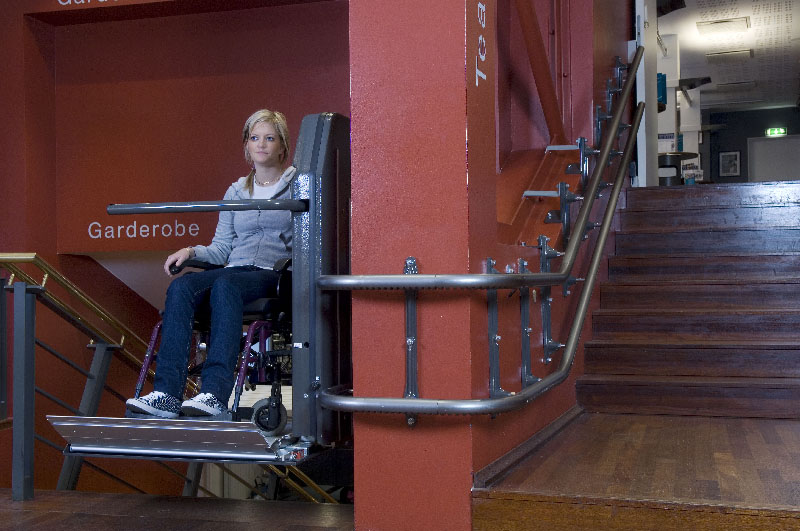

Une plate-forme PMR dédiée aux escaliers courbes

La plate-forme Handilift 6 s’intègre dans le décor. Les options couleur la rendent plus discrète ou très présente selon ce que l’on désire. A vous de mettre son caractère en valeur.
Elle est silencieuse et autonome grâce à ses batteries. La vitesse est programmée de façon à ralentir dans les virages pour des raisons de sécurité.

Le rail est entièrement construit en aluminium anodisé à la mesure de l’escalier. Rail, rampe et crémaillère, il est les trois à la fois : un mélange de design, de haute technicité et de sécurité.

Réfléchissez simplement à l’arrivée et au départ pour décider de l’emplacement des boîtiers de commande aux paliers. La plate-forme est aussi télécommandée par ondes radio. Tout le côté technique est embarqué dans la plate-forme.

Le montage en deux à trois jours ne nécessite pas de travaux annexes importants. Une bonne coordination avec nos équipes facilite le travail et votre satisfaction.

Normes

  • Conformité CE
  • Conformément aux stipulations des directives CEE suivantes :
  • 89/392/EWG Directive sur les machines (avec les adaptations 91/368/CEE, 93/44/CEE, 93/68/CEE), 98/37 EC
  • 89/336/EWG Directive sur la compatibilité électromagnétique EEC
  • 73/23/EWG Directive sur la basse tension

Dimensions

  • Nécessité de disposer en bas de l’escalier d’environ 1.5 mètres pour assurer l’accès à la plate-forme
  • Largeur du rail : diamètre de chaque rail 50mm

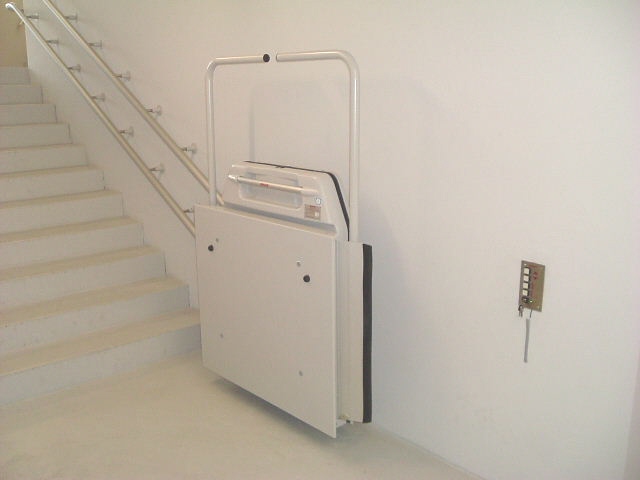

  • Distance plate-forme pliée par rapport au mur : 350 mm
  • Distance plate-forme dépliée par rapport au mur : 1100mm avec plateau standard
  • Dimensions standards du plateau : 1000 x 800 mm ou 950 x 780 mm

Une plate-forme pour escalier tournant ou avec palier

  • Appareil de type plate-forme monte-escalier sur batteries pour escalier tournant ou à plusieurs volées de marches.
  • Installation en lieu public ou chez le particulier.
  • Projets exécutés en bureau d’étude par le constructeur.

Un principe simple

  • Manœuvre par joystick sur le plateau (à hauteur d’accoudoir de fauteuil roulant) et par boutons d’appel et de renvoi en haut et en bas de l’escalier.

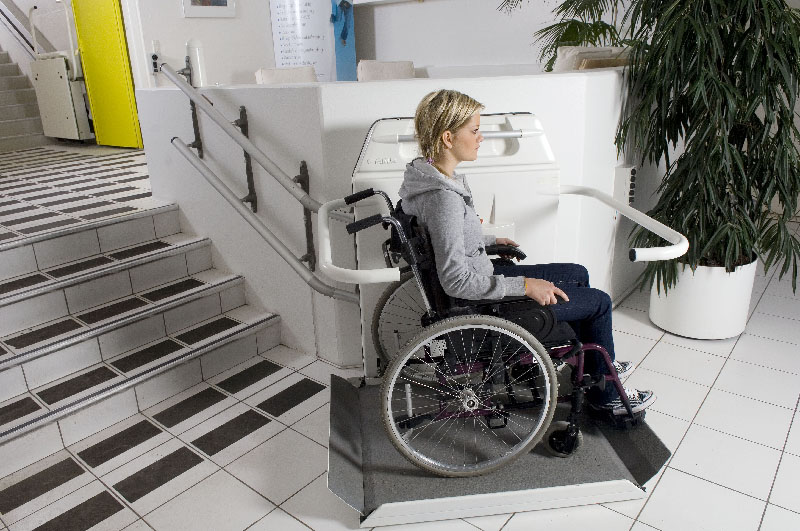

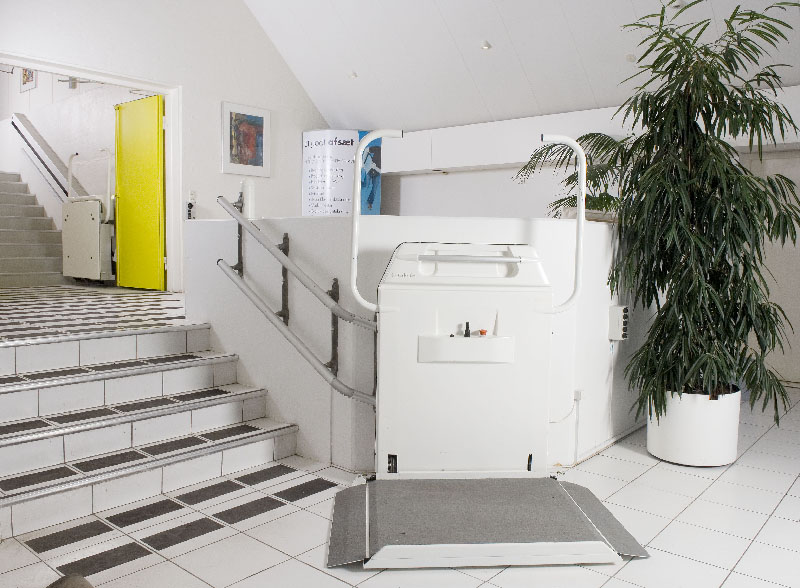

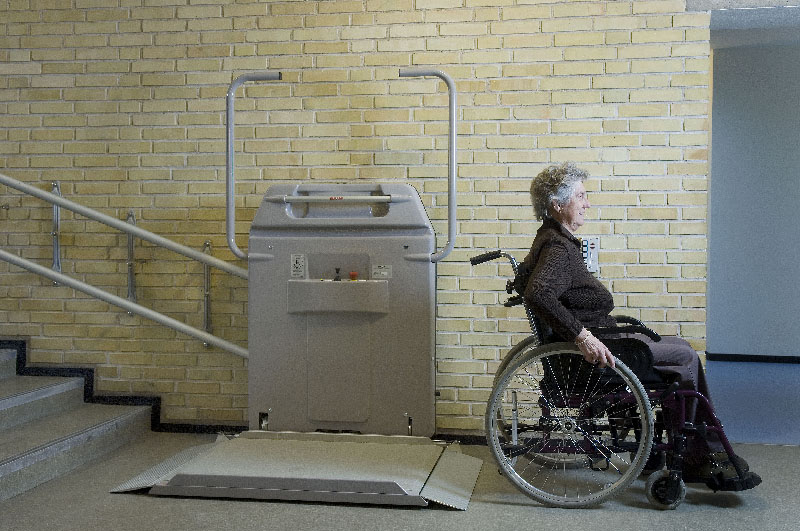

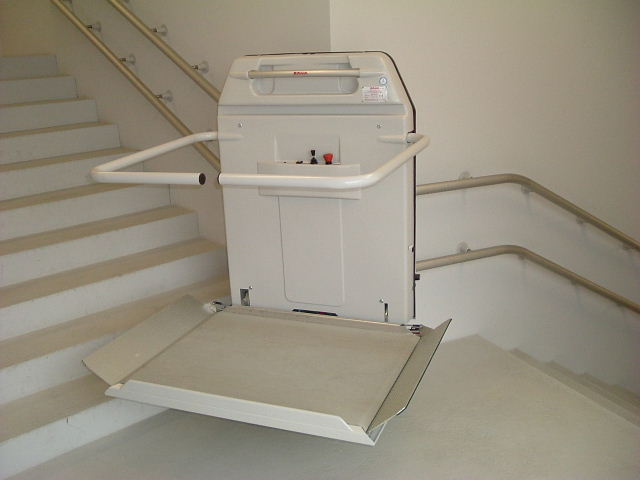

  • Arrêt du plateau en bas : rail en biais jusqu’au sol (environ 150 cm du nez de la première marche. Les volets amont et aval, ainsi que les bras se déploient afin de permettre à la personne de monter ou de descendre.

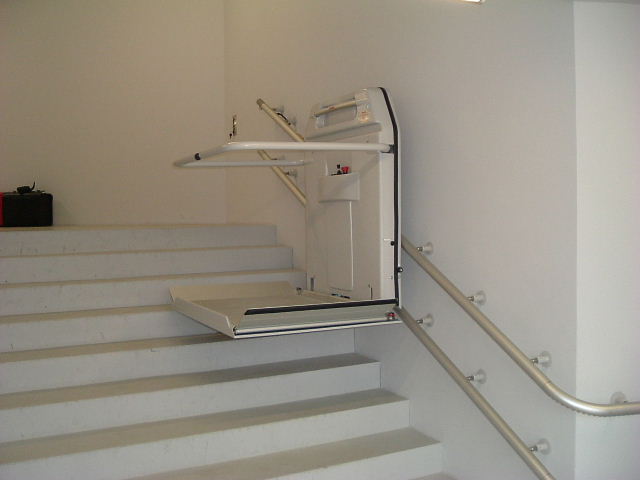

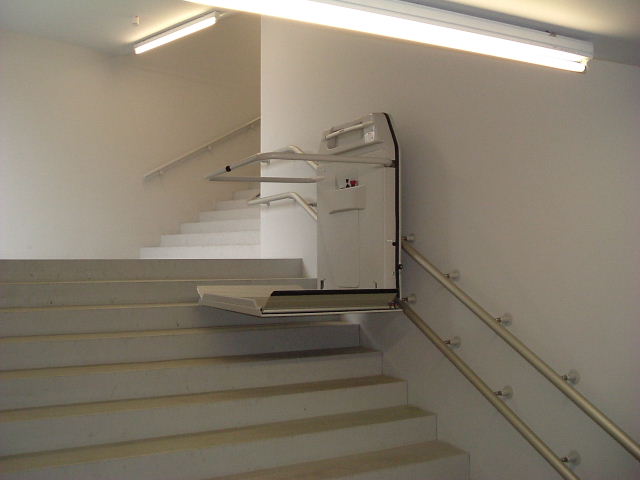

  • Arrêt du plateau en haut : Sur la dernière marche à niveau de la marche palière. Le volet et le bras amont se déploient afin de permettre la montée ou la descente en sécurité. Le bras aval et le volet aval restent en position, interdisant une descente dans ce sens (vers le bas).

Charge utile

  • Charge utile 200 kg ou 225/300 kg en option.

Électricité

  • Vitesse de levage : 0.11m/seconde
  • Appareil fonctionnant sur batteries avec plots de chargement en haut et en bas et commandes radio.
  • Courant d’alimentation monophasé 220V 550W. puis batteries sans entretien en 24 V.
  • Tension de commande 24 V tension de sécurité. Toute la partie électrique est embarquée, évitant ainsi d’avoir un coffret électrique disgracieux à proximité de l’appareil.

Design Couleur

  • Carrosserie en matière synthétique permettant une déformation et une remise en forme instantanée.
  • Design agréable.
  • Couleur du rail : Aluminium
  • Couleur de la plate-forme RAL 7035 Gris neutre. Autre teinte RAL en option.

  • Possibilité de fourniture d’une plate-forme plus étroite afin de l’adapter à l’escalier.
  • Autres personnalisations sur demande (accès latéral, strapontin.…).

Une installation en intérieur ou en extérieur

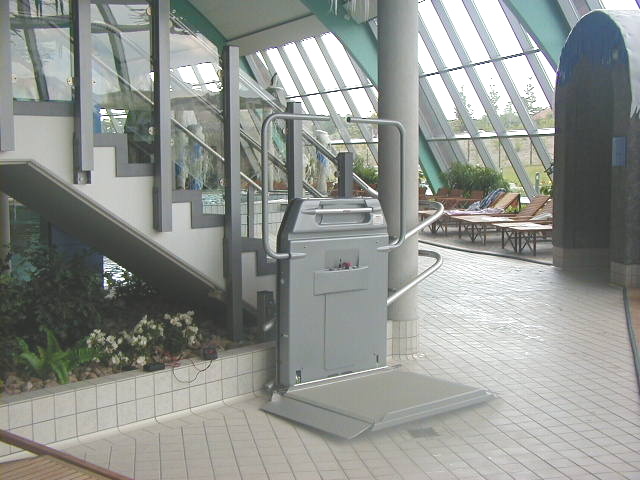

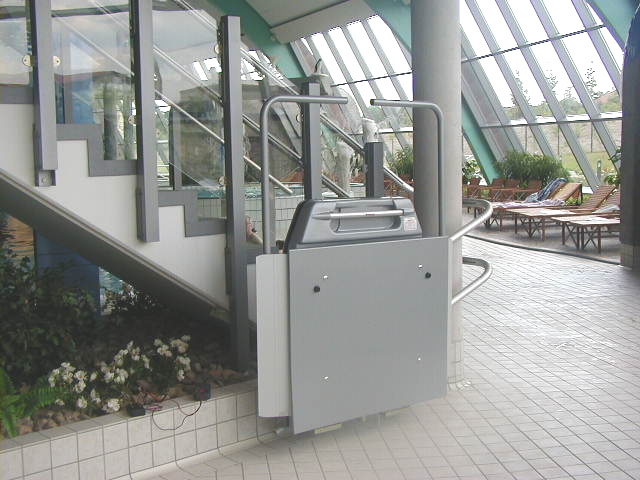

  • Pose en intérieur ou extérieur d’un bâtiment.
  • L’installation se fait sur le mur, côté intérieur de l’escalier. Il est possible de prévoir une installation sur poteaux si le support ne permet pas la pose au mur.
  • Système de 2 rails aluminium supportant le châssis de la plate-forme, fixé sur le mur ou sur poteaux.
  • Rail totalement individualisé et adapté à l’escalier.
  • Il ne s’agit pas d’un  » meccano  » mais d’un rail en tronçons de deux à trois mètres assurant une meilleure durabilité et un confort accru (silence, pas de vibrations ). Ce système remonte le centre de gravité (moindre usure des galets nylon).
  • Crémaillères de traction intégrées au rail.
